由于止回閥種類較多，止回閥的內件型式也比較多。根據不同的工況，正確選用止回閥非常重要。錯誤的選型，不緊起不到止回效果，可能還會損壞閥門或者泵。正確的選用止回閥，可以最大限度的保護管道上的設備上使用，以下是上海川滬閥門總結的幾種常用的止回閥選用知識點。

① 升降式止回閥

升降式止回閥內件型式常用的有平板式、旋塞式和球形三種，三種內件型式又分為帶復位彈簧和不帶復位彈簧兩種。

由于止回閥均為非強制性密封，靠介質自身的壓力形成密封比壓，故平板式、旋塞式和球形閥瓣的密封效果差異并不像截止閥那么明顯，尤其是平板式和旋塞式兩種閥瓣， 一般情況下都是由制造廠根據習慣確定。球形閥瓣表現出稍好一些的密封效果，但價格較高，故常用于對閥門內漏有較高要求的情況下，比如有極度危害介質存在的工況條件。

除球形閥瓣外，平板式和旋塞式兩種閥瓣可以采用制造商默認型式，而不需要在閥門料 表/閥門數據表中注明。

是否帶復位彈簧，主要取決于被保護的設備重要性及介質的操作壓力。當被保護的設備 需要其出口止回閥能夠快速、及時關閉時，可采用復位彈簧進行閥門的輔助關閉。但對于壓 力較低的介質工況，采用復位彈簧會增加介質的阻力，降低介質的流量，甚至打不開閥門。 所以，選擇復位彈簧時應慎重，必要時應在閥門料表/閥門數據表中給出介質壓力或規定閥門的開啟壓力，

② 旋啟式止回閥

旋啟式止回閥內件型式可分為常規型閥瓣和 TILTING (國內有人稱為“斜盤式”)閥瓣兩種。 一般情況下，制造廠默認的閥瓣型式為常規型閥瓣。
對于 TILTING 閥瓣，由于副閥板的平衡作用，當閥門打開或關閉時，會起到一定的延時 作用，可大大減少閥瓣對閥座的沖擊力。所以，除了被保護設備對介質回流比較敏感而需要及時關閉的情況外，建議在下列工況條件下，但不限于下列情況，宜采用 TILTING 閥瓣型式：

a.DN400 及以上液體管道；

b.CLASS300 及以上且 DN400 及以上的氣體管道；

c. 壓力頻繁波動且閥門直徑大于等于 DN200 的介質工況。

當要求用 TILTING 閥瓣型式時，應在閥門料表/閥門數據表中注明。

③ 對夾式止回閥

常用的對夾式止回閥閥瓣型式有軸流式、旋啟式和雙板式三種。

軸流式常用于 DN40 及以下的止回閥，有彈簧復位。其特點是結構簡單，但閥瓣占據 了大量的正方向流通通道，故不宜用于大直徑情況下，也不推薦用于高壓(如 CLASS600及以上)介質工況條件。

旋啟式在這里也稱為單板式，不需要彈簧復位，常用于DN25～200 直徑的對夾式止回 閥。與雙板式相比，結構簡單，閥瓣也躲開了流道中間的位置，使流體流動特性更好。但對 于大直徑閥門，閥瓣開啟后會伸入管道法蘭內，此時應考慮管道法蘭通道空間對閥瓣的適應性。

雙板式常用于 DN50 及以上的對夾式止回閥。由于它克服了旋啟式閥瓣可能與管道法 蘭碰撞的缺點，因此為優先選用閥瓣型式，也是大多數制造商的默認型式。但是，如果選擇了雙板式閥瓣，還是建議在閥門料表/閥門數據表中注明。

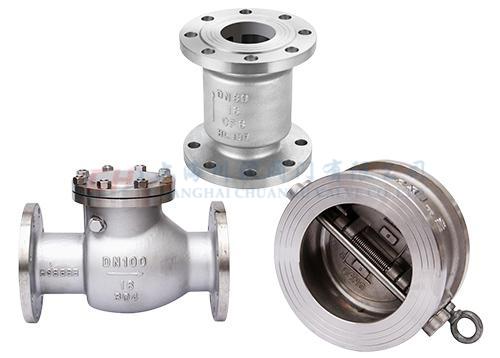

止回閥
