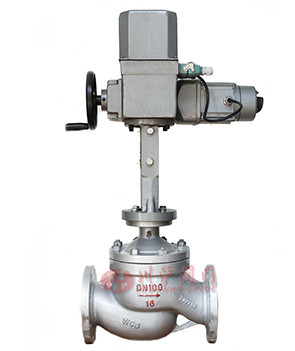

老式電動調節閥 / Old-fashioned electric control valve
產品說明 (Valve Description)：
老式電動調節閥分為ZAZP電動單座調節閥和ZAZM電動套筒調節閥，所配的SKZ型電子式直行程電動執行機構是一種在自控調節系統中，它以220V交流電源為動力，直接接受來之自控制調節系統發出4～20mA,0～10mA或1～5V DC，0～10V DC模擬信號，驅動調節閥進行精確閥位定位，以百分比顯示閥位要求開度和實際開度，并把閥位實際開度以同樣的模擬信號反饋給自控調節系統。是目前應用日益廣泛的一種智能型電動執行機構?？蓮V泛應用于發電，冶金，石油，化工，城市供水，智能大廈，輕工等工業過程自動化系統中。

  點擊進入老式電動調節閥說明書       點擊進入電動執行器說明書

選型指導 (Valve Selection Guide)：

閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-400mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等

ZAZP電動單座調節閥 流量系數CV (Valve Parameters)
公稱通徑 閥座尺寸 額定Cv 行程
等百分比EQ% 快開Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


ZAZM電動套筒調節閥 流量系數CV (Valve Parameters)
公稱通徑DN 閥座尺寸dn 額定Cv行程 行程mm
等百分比EQ% 線性Linear
40 25 16 16 25
32 17 25
40 24 35
50 50 44 55
65 65 68 85 38
80 80 99 135
100 100 175 210
125 125 275 345 50
150 150 360 466
200 200 640 735 75
250 250 960 1000 100
300 300 1300 1500


零部件材質 (Valve Material)
零部件 材質
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
墊片 PTFE/金屬石墨墊片
閥芯 304 304 316 316L
導向套 304 304 316 316L
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨


SKZ型電動執行器性能參數 (Valve Performance Parameters)

1、直接接受來之自控調節系統發出的4～20mA,0～10mA或1～5V DC，0～10V DC模擬信號，內置伺服放大器和手動自動調節器無需另配伺服放大器。
2、執行器的上下限位，行程，零位，滿量程均可在執行器操作面板上設定。
3、數控操作面板采用了6位LED數碼管顯示，清晰度高。運行時可同時顯示輸入開度和閥位實際開度，為現場監控提供便利。
4、控制精度≤1%，死區在0.5～10%可調。
5、控制過程中，設有中斷信號自鎖，設定值定位功能。
6、具有故障自診斷功能，發生故障時操作面板能提示故障種類。
7、本機有控制輸入信號錯誤（包括：中斷，掉線）自動處理功能，用戶可按系統需要預先設定閥位開閉度。
8、伺服電機設有多種保護功能。
9、通訊輸出口可采用RS485，脈寬調制，模擬量等。定貨時請說明輸出方式，“協議”種類。



連接尺寸 (Valve Connection Size)


公稱
通徑
DN		 結構長度L H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 標準型 高溫型 低溫型 波紋管型
15/20 181 194 206 130 240 300 270 95 35 52.5 M12* 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 180 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 394 245 375 435 500 110 45 117.5
125 410 425 440 295 455 525 645 135 55 140 M20*1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 650 708 752 470 650 725 950 170 60 260 M24*M1.5
